产品特性

特殊夹紧爪与密封件相扣之设计，配合迫紧头装配省时便利，夹紧电缆范围大，抗拉力特强，可防水、防尘、防盐、耐酸碱、酒精、油、脂及一般溶剂。

产品描述

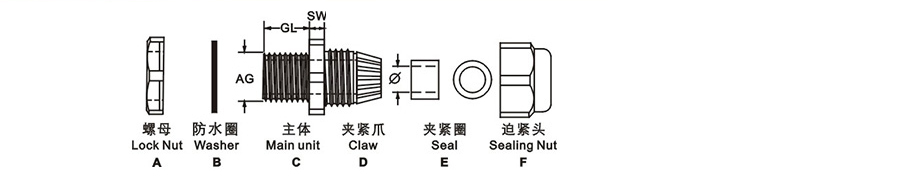

产品材质： A.C.F部位采用优质304不锈钢，B.E部位采用丁腈橡胶 制成，D部位采用白色尼龙制成。

螺纹规格：公制(Mefric)德制(PG)、美制(NPT)

工作温度： 静态：-40℃~+110℃，短时可达+120℃; 动态：-20℃~+80℃，短时可达+100℃。

产品颜色：A.C.F部位为金属色，B.E部分为黑色，D部分为白色。

供应范围： 在规定的卡口范围内，并使用O形密封圈旋紧迫紧头，防水达IP68。

使用方法： DS-M-EX型金属电缆防水接头是电缆的配套产品，接头可将电缆锁紧，另一端可接入设备箱体上，也可以根据选用螺纹接入进 出口为内螺纹的电动设备上。

产品型号

德制螺纹 (PG)

型号	德制螺纹	卡口范围 (mm)	GL (mm)	AG (mm)
DS-B-EX- PG7	PG7	3-6	6	12.5
DS-B-EX- PG9	PG9	4-8	7	15.2
DS-B-EX- PG11	PG11	6-10	8	18.6
DS-B-EX- PG13.5	PG13.5	8-12	8	20.4
DS-B-EX-PG16	PG16	10-14	9	22.5
DS-B-EX-PG21	PG21	13-18	11	28.3
DS-B-EX-PG29	PG29	18-25	11	37.0
DS-B-EX- PG36	PG36	25-32	13	47.0
DS-B-EX-PG42	PG42	32-33	14	54.0
DS-B-EX- PG48	PG48	37-44	14	59.3

英制螺纹 (G)

型号	英制螺纹	卡口范围 (mm)	GL (mm)	AG (mm)
DS-B-EX- G1/4	G1/4	3-6	6	13.2
DS-B-EX- G3/8	G3/8	4-8	7	16.6
DS-B-EX- G1/2	G1/2	8-12	8	20.4
DS-B-EX- G3/4	G3/4	13-18	11	28.3
DS-B-EX- G1	G1	15-22	11	33.0
DS-B-EX-G1-1/4	G1-1/4	22-28	12	41.5
DS-B-EX-G1-1/2	G1-1/2	25-32	13	47.0
DS-B-EX- G2	G2	37-44	14	60.0
