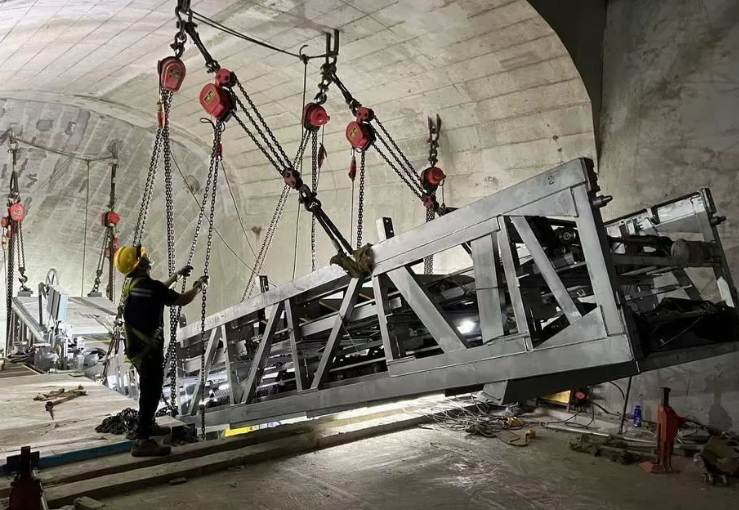

尼龙波纹管在自动扶梯与自动人行道机电系统中的应用

在自动扶梯和自动人行道的机电系统中，线束电缆承担着动力传输与信号控制的核心功能。尼龙波纹管(PA6材质)凭借其卓越的机械防护性、环境耐受性及电气安全性，成为线缆防护的首选方案。本文将系统阐述其材料特性、工程应用、安装规范及维保要点。

一、材料性能的核心要求

机械防护性能

抗冲击强度需达到5kJ/m²以上(ISO 179标准)，以抵御设备安装与运行中的物理碰撞。

弯曲复原率需高于90%(ASTM D790测试)，确保在驱动链高频振动区域的长期弹性保持。

耐磨性需通过1200转Taber测试，防止金属边缘切割导致的管体破裂。

环境适应性

耐温范围为-40℃至125℃，短时耐受150℃高温(如驱动主机附近)。

耐油性要求浸泡IRM903润滑油30天无溶胀开裂(ISO 1817标准)。

抗紫外线性能需保障1000小时氙灯老化后拉伸强度保留率≥80%(ISO 4892-2)。

电气安全特性

阻燃等级必须满足UL94 V-0级(垂直燃烧自熄时间≤10秒)。

绝缘电阻常态值≥100GΩ·cm(IEC 60167)，阻隔漏电风险。

抗静电表面电阻≤10⁹Ω(EN 61340-5-1)，避免静电积累引发电磁干扰。

二、工程场景化应用方案

动力传输区域防护

驱动主机与变频器线缆需采用PA6+30%玻纤增强型波纹管(外径Φ20-Φ50mm)，管体与发热部件间距≥15mm。

每段波纹管必须通过截面积≥4mm²的黄绿接地线跨接，接地电阻≤0.1Ω。

安全回路布线

急停开关、光幕传感器等关键信号线采用屏蔽型扁管(典型规格11×25mm)，弯曲半径严格≥4倍管径。

铝箔屏蔽层需单点接地(GB/T 17737)，抑制变频器电磁干扰。

室外露天环境

管端实施三重密封：热缩套管+硅胶圈+防水接头(IP54等级)。

敷设倾斜角度≥5°并设置排水孔，防止雨水滞留导致线缆绝缘下降。

三、安装规范与风险控制

拓扑设计原则

动力线(≥380V)与控制线(24V)分管敷设，平行间距≥100mm，交叉处加装金属隔板。

在桁架伸缩接头处预留150mm以上的"S型弯"，补偿热胀冷缩位移。

关键参数执行标准

固定卡扣间距：直段≤800mm，弯角处≤300mm(禁用尼龙扎带，采用不锈钢材质)。

线管填充率≤40%截面积，避免散热不良引发温升超标。

最小弯曲半径≥4倍管径，防止护套破裂导致线芯裸露。

四、预防性维护与失效管理

周期性检测项目

季度检测：接地连续性(阻值≤0.5Ω)、管体表面龟裂深度(安全阈值≤0.3mm)。

年度深度维护：内窥镜检查线缆磨损(GB 50150)、500V兆欧表测试绝缘电阻(动力回路≥1MΩ)。

高风险失效预警

管体硬度变化超过15 Shore D(对比初始值)提示材料老化。

弯曲部位出现白色应力纹预示疲劳断裂风险，需立即更换。

五、全球合规性要求

中国：强制执行GB 16899-2011第5.3.2条线缆防护要求，需取得CCC及特种设备认证。

欧盟：满足EN 115-2:2017防火标准(Annex C)及机械指令(MD)、低电压指令(LVD)双重要求。

北美：符合ASME A17.1-2019第8.6.3.11条电气隔离规定，通过UL认证。

技术发展趋势与警示

材料升级：纳米改性PA6将耐温极限提升至150℃，满足大功率变频器散热需求。

智能监测：嵌入式光纤传感器可实时诊断管体应力集中状态。

环保合规：欧盟新规(EU)2023/1542强制要求再生材料含量≥30%，选型时需核查无卤素标识(IEC 62821标准)。
