包塑金属软管在电气工程中的核心优势解析

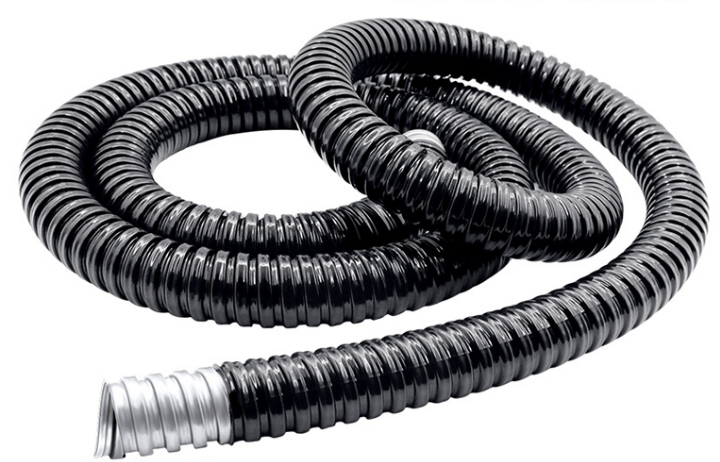

包塑金属软管通过“金属骨架+塑料包覆”的复合结构，在电气工程中实现了机械防护、电磁兼容、环境适应与安全性能的协同突破。以下从防护效能、工程效率、安全合规、经济性四大维度展开分析：

一、复合防护体系：机械与电气性能的双重保障

机械防护效能

抗冲击与耐压：

金属层(不锈钢/镀锌钢)提供≥800N的抗拉强度(ASTM D638)，可抵御机械挤压(抗压强度≥2500N)、铁屑飞溅(抗冲击≥5J)，在机床、自动化产线中保护电缆免受物理损伤。

柔韧性与弯折寿命：

最小弯曲半径达3倍管径(如Φ20mm软管可弯至60mm半径)，配合高柔韧性塑料层(邵氏硬度70±5A)，在拖链系统中可实现500万次以上弯折循环，寿命较普通PVC软管提升3倍。

穿墙穿板防护：

双层包塑结构(内层PE+外层PVC)通过倒角金属端设计，在通过DN50穿墙孔时，可承受≥1000N径向压力而不损伤电缆绝缘层。

电磁兼容(EMC)性能

高效屏蔽效能：

304不锈钢编织层(网孔密度≥80目/平方英寸)在10kHz-1GHz频段内可实现60-90dB屏蔽衰减，满足CISPR 25 Class 3标准，适用于变频器电缆、精密仪器信号线。

接地连续性保障：

通过铜镀镍接地环与M12金属接头配合，使接地电阻≤0.05Ω(优于IEC 60079-14标准要求的≤0.1Ω)，确保电磁干扰通过最短路径泄放。

信号完整性维护：

在医疗影像设备、半导体制造等超精密场景，采用铜带绕包+铝箔复合屏蔽结构，配合低电容绝缘材料(≤100pF/m)，将信号衰减控制在0.5dB/10m以内。

二、工程效率提升：空间优化与安装简化

空间利用率优化

复杂路径适应性：

最小弯曲半径配合90°可调接头，使布线空间利用率提升40%，减少30%的中间接线盒使用，典型案例包括地铁隧道照明(阻燃软管+不锈钢屏蔽层，满足EN 45545-2防火标准)。

动态环境适配：

在机器人第七轴、数控机床等高频运动场景中，软管可随设备实现±180°摆动，同时保持电缆无扭曲、无断裂，弯折疲劳寿命突破500万次。

安装与维护简化

模块化接头设计：

采用IP67/IP68级防水接头(如M16/M20螺纹)，配合激光焊接工艺确保金属层与接地端子接触面积≥80%，振动测试(10-55Hz，1.5mm振幅)后电阻变化率≤5%。

智能监测接口：

预留分布式光纤传感器(空间分辨率≤1m)接口，可实时监测包塑层温度异常(±0.1℃)和机械损伤(应变灵敏度1με)，提前3-6个月预警龟裂风险。

三、安全合规性：全场景风险管控

电气安全双重保障

绝缘与接地协同：

金属层提供机械强度，外层塑料满足CTI 600V的漏电起痕指数(IEC 60112)，在IEC 60204-1安全标准测试中，局部放电水平≤5pC，漏电风险降低70%。

抗静电设计：

外层添加永久性抗静电剂(表面电阻10⁶-10⁹Ω)，在易燃气体环境(如ATEX Zone 1)中，将静电放电能量控制在0.1mJ以下，满足IEC 60079-32-1标准。

防火与耐候性能

阻燃等级突破：

采用UL94 V-0认证的卤素阻燃材料(氧指数≥32%)，在垂直燃烧试验中可在10秒内自熄，烟密度(Dmax)≤150，满足NFPA 70E防火规范。

极端环境耐受：

氟橡胶包塑层(耐酸碱PH值1-14)配合316L不锈钢内衬，在盐雾试验(ASTM B117)中可耐受1000小时无腐蚀;抗UV外层在户外场景中寿命≥20年(-40℃~120℃温差)。

四、全生命周期经济性：成本与效益的平衡

维护成本降低

自清洁表面处理：

纳米疏水涂层(接触角≥150°)使粉尘积尘量减少75%，清洁维护周期从普通软管的6个月延长至2年，降低人工成本60%。

故障预警机制：

电磁兼容性测试工装与锥形量热仪(ISO 5660)结合，可提前检测屏蔽效能衰减(3dB阈值)和阻燃性能下降(PHRR增加20%)，避免非计划停机损失。

能效与环保提升

低摩擦内壁设计：

内壁光滑度≤0.8μm，使电缆拖拽阻力降低40%，在光伏电站DC侧电缆防护中可减少5%的电能损耗。

可回收材料应用：

采用再生PE塑料(占比≥30%)与可镀锌金属层，在满足欧盟RoHS指令的同时，降低材料成本15%。
