室外监控摄像机线束网线如何使用塑料波纹管进行防水保护

      安装在室外的摄像机，特别容易受雨水的迫害。如果摄像机内部有大量液态水进入，朝下安装的摄像机，液态水会汇聚在视窗玻璃处，导致图像模糊。摄像机内部有少量液态水进入，摄像机正常工作时产生的热量会加速液态水的蒸发，使摄像机内部湿气接近饱和，而视窗玻璃温度一般较低，水珠便会凝结在视窗玻璃上，导致图像发雾。那么这些问题应该如何解决呢?室外监控设备线束防水是关键，塑料波纹管是室外监控网线线束护线不可缺少的保护层，因此我们需要在安装摄像头的时候注意下面这四大问题。

     1、安装环境

     避免在潮湿环境下拆开设备(如光模块安装)，或者开启调焦盖板、SD卡盖板等保证密封的结构件，设备安装时需要上杆后调焦的设备，调焦完成后必须充分锁紧调焦盖板螺钉，保证密封性。

      2、线束尾线处理

      尾线端子连接处不可裸露在外，所在区域必须整体防水，线束进行防水保护，如线束采用塑料波纹管套管，避免尾线端子连接处接触液态水。

      3、防水套件

      网线连接必须正确安装水晶头防水套件。

      4、线束波纹管安装

      对尾线端子连接处防水防护前须采用线束波纹管进行有效绝缘防护。

      如果采用防水接线盒加塑料波纹管的安装方式：

      ① 室外分段布置的塑料波纹管，应U型处理，保证防水接线盒和设备处于U型的高位，同时应采取措施，防止盒内和管内积水。线束波纹管两端端口尽量延伸到密闭的腔体内;底部可扎孔开口，以避免管两端封堵不严、老化等原因造成的管内积水。

      ② 室外整体布置的塑料波纹管，管两端绝对密封，可以不用U型处理以及开孔处理，保证尾线端子连接处不接触液态水即可。

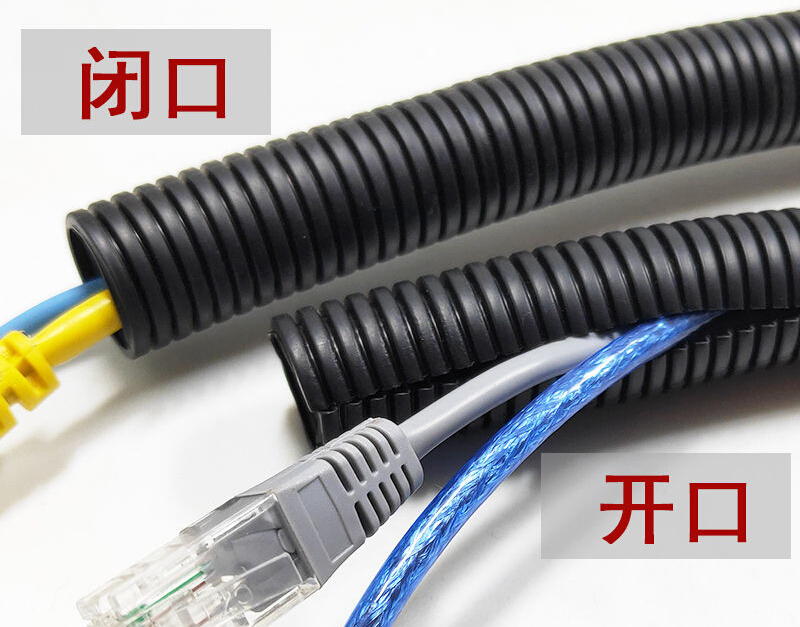

      市面上塑料波纹管材料有(PA，PE，PP)几种，广泛用于机床机械和柜体控制柜的接线连接，并配有塑料快速接头支撑。产品规格为AD7.0，AD10.0，AD11.5，AD13.0，AD15.8，AD20，AD21.2，AD25.0，AD28.5，AD30，AD32，AD34.5，AD42.5，AD54 .5，(AD指外径，单位mm)颜色为黑灰色，橙色和灰色等，产品美观，携带方便，经久耐用，广泛应用于汽车线束，电子，室外监控网线穿线保护套管，机械线束等领域，取代。原有的PVC和金属护套产品已成为市场上广泛使用的线束护套产品。
