电线电缆护线套管有哪些种类

       电线护套管，在电工材料中有玻璃纤维电线套管, PVC护套管, 热缩套管等，塑料波纹管都属于绝缘套管的一种，一般而言，电线护套管可分为单一电线护套管、复合电线护套管、电容式电线护套管、不锈钢护套管。 不锈钢护套管，材质为304不锈钢或301不锈钢，用作电线、电缆、自动化仪表信号的电线电缆保护管，规格从3mm到150mm。超小口径不锈钢护套管(内径3mm-25mm)主要用于精密光学尺之传感线路保护、工业传感器线路保护，具有良好的柔软性、耐蚀性、耐高温、耐磨损、抗拉性。

      电缆护套管种类有哪些

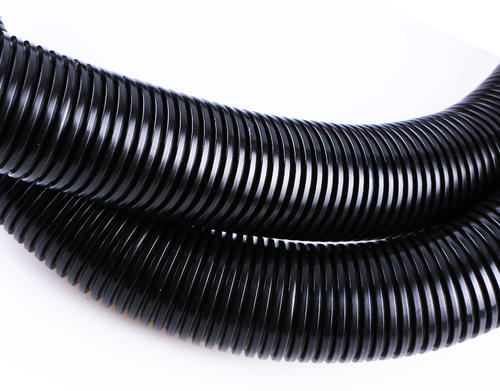

      1、塑料波纹管护套管：塑料波纹管是电线电缆护线领域最常用的护线套管，一般有PP/PE/PA三种材质挤出成形，塑料波纹管作为优异的线束波纹管，其刚柔兼备，在具有足够的力学性能同时兼备优异的柔韧性，与板式管材相比，单位长度的波纹管具有质量轻、省材料、降能耗、价格便宜耐化学腐蚀性强，可承受周围环境中酸碱的影响;波纹形状能加强管道对周围环境的负荷抵抗力，又不增加它的曲挠性，以便于连续敷设在凹凸不平的物体上;接口方便且密封性能好，搬运容易，安装方便，减轻劳动强度，缩短工期使用温度范围宽、阻燃、自熄、使用安全电气绝缘性能好，是电线套管的理想材料。

       2、单一电线护套管:用非磁性材料以减少发热。单一电线护套管的绝缘结构分为有空气腔和空气腔短路两类。空气腔套管用于10千伏及以下电压等级，导体与瓷套之间有空气腔作为辅助绝缘，可以减少套管电容，提高套管的电晕电压和滑闪电压。当电压等级较高时(20~30千伏)，空气腔内部将发生电晕而使上述作用失效，这时采用空气腔短路结构。这种瓷套管的瓷套内壁涂半导体釉，并用弹簧片与导体接通使空气腔短路，用以消除内部电晕。

      3、复合电线护套管 :以油或气体作绝缘介质，一般制成变压器套管或断路器套管，常用于35千伏以下的电压等级。复合电线护套管的导体与瓷套间的内腔充满变压器油，起径向绝缘作用。当电压超过35千伏时，在导体上套以绝缘管或包电缆线，以加强绝缘。复合电线护套管的导体结构有穿缆式和导杆式两种。穿缆式利用变压器的引出电缆直接穿过套管,安装方便。当工作电流大于600安时，穿缆式结构安装比较困难，一般采用导杆式结构。

       4、电容式电线护套管:由电容心子、瓷套、金属附件和导体构成。电容式电线护套管的电容心子用胶纸制造时，机械强度高，可以任何角度安装,抗潮气性能好，结构和维修简单,可不用下套管，还可将心子下端车削成短尾式，缩小其尺寸。缺点是在高电压等级时，绝级材料和工艺要求较高，心子中不易消除气隙，以致造成局部放电电压低。

       5、不锈钢护套管:不锈钢护套管，材质为304不锈钢或301不锈钢，用作电线、电缆、自动化仪表信号的电线电缆保护管，规格从3mm到150mm。超小口径不锈钢护套管(内径3mm-25mm)主要用于精密光学尺之传感线路保护、工业传感器线路保护，具有良好的柔软性、耐蚀性、耐高温、耐磨损、抗拉性。
