葛兰头电缆锁紧头

产品特性

特殊夹紧爪与密封件相扣之设计,配合迫紧头装配省时便利,夹紧电缆范围大,抗拉力特强,可防水、防尘、防盐、耐酸碱、酒精、油、脂及一般溶剂。

产品描述

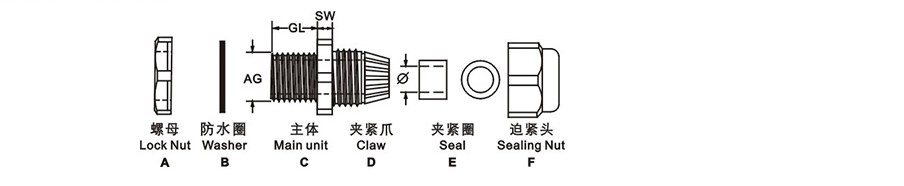

产品材质: A.C.F部位采用优质黄铜镀镍(Brass)B.E部位采用丁腈橡胶 制成,D部位采用白色尼龙制成。

螺纹规格:公制(Mefric)德制(PG)、美制(NPT)

工作温度: 静态:-40℃~+110℃,短时可达+120℃; 动态:-20℃~+80℃,短时可达+100℃。

产品颜色:A.C.F部位为黄色,B.E部分为黑色,D部分为白色。

防护等级: 在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,防水达IP68。

使用方法: DS-M-EX型金属电缆防水接头是电缆的配套产品,接头可将电缆锁紧,另一端可接入设备箱体上,也可以根据选用螺纹接入进 出口为内螺纹的电动设备上。


产品型号


型号 公制螺纹 卡口范围 (mm) GL (mm) AG (mm)
DS-M-EX-M12 M12×1.5 3-6 6 12
DS-M-EX-M14 M14×1.5 3-6 6 14
DS-M-EX-M16 M16×1.5 4-8 7 16
DS-M-EX-M18 M18×1.5 6-10 8 18
DS-M-EX-M20 M20×1.5 8-12 8 20
DS-M-EX-M22 M22×1.5 10-14 9 22
DS-M-EX-M24 M24×1.5 10-14 10 24
DS-M-EX-M27 M27×2.0 13-18 11 27
DS-M-EX-M30 M30×2.0 13-18 11 30
DS-M-EX-M33 M33×2.0 15-22 11 33
DS-M-EX-M36 M36×2.0 18-25 11 36
DS-M-EX-M42 M42×2.0 22-28 12 42
DS-M-EX-M48 M48×2.0 25-32 13 48
DS-M-EX-M54 M54×2.0 32-38 14 54
DS-M-EX-M56 M56×2.0 32-38 14 56
DS-M-EX-M60 M60×2.0 37-44 14 60
DS-M-EX-M64 M64×2.0 37-44 14 64
DS-M-EX-M72 M72×2.0 42-52 15 72
DS-M-EX-M80 M80×2.0 50-60 18 80
DS-M-EX-M85 M85×3.0 59-72 20 85
DS-M-EX-M100 M100×3.0 71-82 22 100
