包塑金属软管选型与施工全解：从结构到落地，深圳德盛电气实战指南

在工业电气布线领域，线缆防护材料的选型直接影响设备运行的稳定性与维护成本。包塑金属软管凭借“刚柔并济”的特性，成为连接固定端与非固定端的优选方案。本文结合深圳德盛电气多年现场服务经验，从材料本质、参数解读、场景匹配到安装规范，系统梳理包塑金属软管的完整应用逻辑，助力工程师精准选型、规范施工。

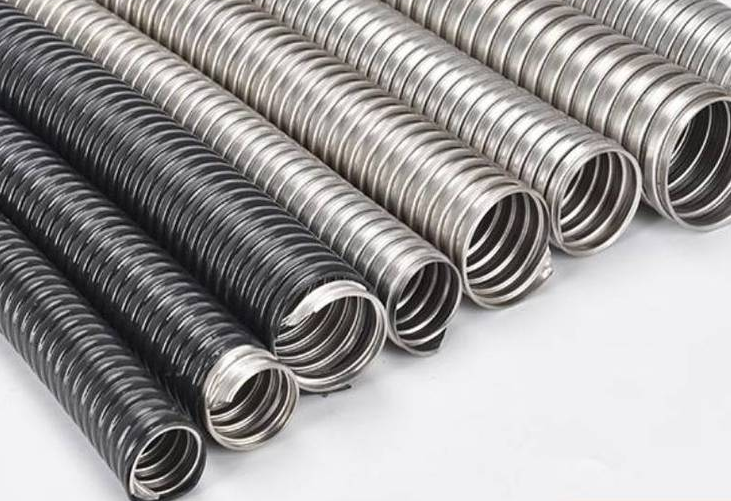

包塑金属软管选型与施工全解：从结构到落地，深圳德盛电气实战指南

一、重新认识包塑金属软管：复合结构的防护逻辑

包塑金属软管并非简单的“金属管外裹塑料”，而是基于功能分层的复合管路系统。
内层金属骨架承担机械防护核心职能。德盛电气采用连续钢带或不锈钢带螺旋扣接工艺，形成可弯曲的刚性通道，既提供抗拉、抗压与抗冲击能力，又具备一定的电磁屏蔽效果，可削弱外部高频干扰对内部信号线的影响。
外层包塑层则是环境隔离屏障。通过高温共挤工艺将改性塑料包覆于金属骨架表面，彻底解决金属管易锈蚀、不绝缘的痛点。根据应用场景差异，德盛电气提供多种材质组合：
阻燃PVC为通用型选择，具备UL94-V0阻燃等级，适用于绝大多数室内工业环境。
耐候PE针对户外低温与紫外线照射设计，抗老化性能突出。
低烟无卤LSZH在燃烧时发烟量极低且不释放卤化氢气体，是地铁、储能电站等封闭空间的合规选项。
PTFE高温层可长期耐受200℃以上工况，适配冶金、烘焙设备等特殊场景。
结构形态同样影响适用范围。单扣结构弯曲半径小、柔韧性好，适合静态或低频摆动布线。双扣结构咬合强度更高，抗振性能优异，是机器人手臂、拖链系统的标配。平包加厚结构令金属层完全不外露，密封等级最高，常用于户外接线盒或盐雾环境。

二、读懂参数表：德盛DS-JSB系列核心数据解读

选型的第一步是看懂规格参数。以下为德盛电气DS-JSB常规系列的关键指标，工程师可据此建立初步筛选范围。
型号
公称内径
英制规格
外径参考
自然弯曲半径
轴向拉力
DS-JSB-6
Φ6
3/16″
9.00±0.25mm
40mm
335kg
DS-JSB-10
Φ10
1/4″
14.5±0.30mm
55mm
590kg
DS-JSB-16
Φ16
1/2″
21.2±0.35mm
85mm
940kg
DS-JSB-20
Φ20
3/4″
25.5±0.40mm
100mm
1180kg
DS-JSB-25
Φ25
1″
31.7±0.45mm
120mm
1450kg
DS-JSB-32
Φ32
1¼″
39.6±0.50mm
150mm
1885kg
DS-JSB-51
Φ51
2″
59.5±1.00mm
220mm
3000kg
DS-JSB-100
Φ100
4″
109.0±3.0mm
410mm
4700kg
温度区间方面，常规PVC包塑层适用-20℃至+80℃，短时耐受+100℃；阻燃V0配方可扩展至-40℃至+105℃。
防护等级取决于软管与接头的配合。搭配德盛DPJ系列密封接头，系统防护可达IP67至IP68，满足喷淋、浸水等严苛条件。
轴向拉力数值约为公称内径对应载荷的6倍以上，为管路在振动环境下的长期可靠性提供量化依据。

三、场景化选型：五步锁定最优方案

脱离场景谈选型是工程大忌。德盛电气技术团队总结出“五步选型法”，帮助工程师快速缩小范围。
第一步：核算内径。 软管内径应大于等于线缆束最大外径之和的1.2倍。例如伺服电机动力线与编码器线合束后外径为14mm，应选择Φ20而非勉强塞入Φ16，预留空间可避免弯折时线缆受压变形。
第二步：判定内芯材质。 干燥车间、空调风机等无腐蚀环境可选用热镀锌钢带内芯，性价比最优。光伏逆变器、电池包等存在电气安全要求的场景建议升级为304不锈钢。船舶机舱、沿海港口、化工喷淋区则必须使用316L不锈钢内芯，德盛电气可提供通过5000小时盐雾试验的验证报告。
第三步：匹配包塑层。 室内通用环境首选阻燃PVC。户外长期暴晒场景需指定抗UV黑色PE层。轨道交通、地下管廊等封闭公共空间须采用低烟无卤材质。高温工艺设备周边应评估PTFE高温层。
第四步：确定结构形态。 固定桥架走线采用单扣即可。机器人第六轴、频繁摆动的执行机构必须选用双扣结构。户外摄像头立杆、码头机械等要求金属零外露的场景，平包加厚是唯一合规选择。
第五步：配套接头系统。 软管与接头的密封性能决定整体防护等级。德盛电气DPJ金属接头、防水快插接头与软管规格一一对应，建议同单采购，避免现场出现螺纹不匹配、密封圈尺寸偏差等问题。

四、安装红线：六条规范决定管路寿命

再好的材料，安装不当也会提前失效。德盛电气现场服务中总结的六条红线，务必严格遵守。
弯曲半径不得小于软管外径的6倍。过度弯折会导致金属内芯变形、包塑层开裂，是管路早期渗漏的主因。
振动设备安装时必须预留伸缩余量。软管不可拉直绷紧，应在走向中保留5%至10%的自然弧度，吸收设备运行时的位移量。
切口处理不可省略。使用专用波纹管剪刀或砂轮切割后，必须去除端口毛刺并修整平整，防止穿线时划破线缆绝缘层。
固定间距需按走向区分。水平敷设时管卡间距不超过1米，垂直敷设不超过0.5米，弯头与终端0.3米范围内必须增设固定点。
金属内芯应做接地处理。虽然包塑层提供绝缘，但金属骨架在雷击或短路故障中可能感应高电压，需通过接头与设备接地系统连通。
强腐蚀环境严禁使用镀锌内芯。氯离子环境会快速穿透包塑层微孔腐蚀锌层，进而引发金属骨架脆断，此类场景必须指定316L不锈钢。

五、行业应用对照：德盛方案速查

不同行业对包塑金属软管的需求侧重点各异，以下为德盛电气典型方案速查表。
中央空调与商用制冷设备多采用镀锌钢带加阻燃PVC单扣结构，规格集中在Φ10至Φ20，核心诉求是成本可控与阻燃合规。
工业机器人管线包普遍选用304不锈钢双扣结构，规格Φ10至Φ25，重点考核弯曲寿命与抗疲劳性能。
船舶与海洋工程强制使用316L不锈钢内芯，配合平包加厚与耐盐雾PVC层，规格Φ13至Φ32，接头同步采用316L材质以确保整体耐蚀性。
光伏逆变器与储能集装箱偏好304不锈钢加抗UV阻燃PVC或低烟无卤层，规格Φ10至Φ25，兼顾户外耐候与消防安全。
轨道交通车辆内部走线须满足低烟无卤与电磁屏蔽双重要求，德盛电气可提供带屏蔽层的定制化包塑软管方案。

六、深圳德盛电气的差异化能力

作为深耕线缆保护领域的制造企业，德盛电气的核心优势体现在四个维度。
制造纵深：深圳光明生产基地实现从钢带成型、包塑挤出到接头加工的全流程自产，规格覆盖Φ4至Φ150mm常规库存，Φ3至Φ200mm支持定制，颜色、印字、长度均可按需调整。
材质矩阵：内芯材质涵盖热镀锌钢带、201、304、316L不锈钢；包塑层涵盖PVC、PE、LSZH、PTFE，组合方案超过30种，可精准匹配细分场景。
资质完备：产品通过ISO9001质量管理体系认证，持有CE、RoHS、REACH、UL94-V0、IP68-10P等检测报告，为出口项目与招投标提供合规支撑。
方案交付：区别于单一管材供应商，德盛电气提供“软管+接头+管卡+固定座”一站式配单服务，技术团队可依据设备三维模型出具布线建议图，降低现场返工率。

七、结语

包塑金属软管的选型本质是在成本、防护等级与安装便利性之间寻找平衡点。掌握“内径预留余量、腐蚀环境选不锈钢、弯曲半径守底线”三条原则，即可规避绝大多数现场问题。
深圳德盛电气建议工程师在方案设计阶段即引入管路供应商参与评审，通过工况参数反推材质组合，而非到采购环节才被动选型。如需获取针对具体设备的规格清单或样品测试，可通过官网技术咨询通道联系德盛电气工程团队。
