机器人拖链 / 光伏逆变器 / 船舶电气分别配什么包塑管？

包塑金属软管不是“通用一款通吃”，三个场景的失效逻辑完全不同：机器人拖链段怕高频弯折与抗拉掉扣；光伏逆变器怕户外 UV 老化与阻燃低烟不达标；船舶电气怕盐雾锈蚀与接头渗水。

结论先给：机器人拖链半静态段用 304 双扣 V0 包塑管；光伏逆变器用 304 抗 UV V0 或 LSZH 款；船舶电气用 316L 平包耐盐雾 PVC，配同源金属接头做 IP68 系统。

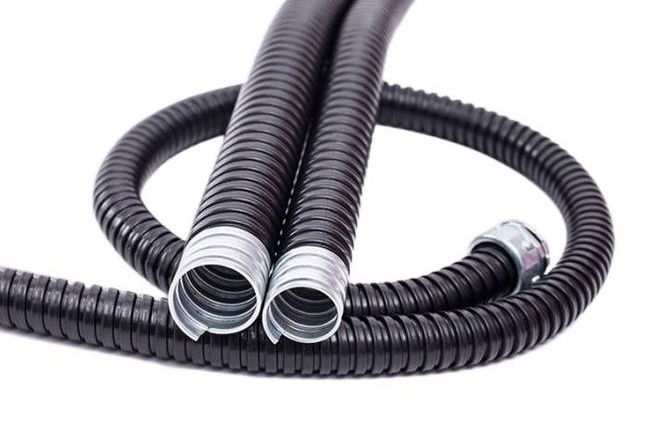

机器人拖链 / 光伏逆变器 / 船舶电气分别配什么包塑管？

一、机器人拖链：别把包塑金属软管塞进臂端高频弯

工况痛点
六轴机器人臂端是万次级往复弯折，金属波纹容易疲劳开裂。焊接岛有火花溅射，外层必须自熄。切削液与油雾环境下内层不能生锈。拖链里还走编码器线，需要基础 EMI 屏蔽。
正确配法
位置限定：包塑金属软管只放底座出线盒到拖链入口的半静态段，臂端高频弯用 PA12 波纹管分担。
内芯：304 不锈钢钢带，油雾车间不建议用镀锌。
外覆：阻燃 PVC，UL94-V0 等级。
结构：双扣，抗拉性能优于单扣，弯曲半径可做到 3 倍内径。
规格：Φ10、Φ16、Φ20 最常用。
接头：德盛 DPJ 金属接头同源配套，整套系统可达 IP68-10P。
德盛基准款
304 双扣加黑色 V0 PVC 再加 DPJ 接头。层间剥离强度不低于 50N/cm，弯曲半径 R 大于等于 3 倍管径。
常见误区
机器人全线都用包塑金属软管，臂端必裂。

二、光伏逆变器：户外主线用 304，不一定要 316L

工况痛点
逆变器柜内温升高，直流侧户外走线长期受紫外线照射。消防验收卡阻燃指标，户用与储能项目常要求低烟无卤。腐蚀环境比船舶轻，304 材质已够用。
正确配法
柜内穿线：Φ10 到 Φ16，304 加 V0 PVC 单扣即可。
直流侧与户外段：Φ20 到 Φ25，304 加抗 UV V0 PVC，或 LSZH 低烟无卤。
结构：静态段用单扣，有振动的底座段用双扣。
接头：户外必须配 DPJ 金属接头加密封圈，IP68。
认证锚点：UL94-V0、RoHS、REACH；LSZH 款补充 IEC 60754 卤酸检测。
德盛基准款
304 加抗紫外线阻燃 PVC，户外直流侧配抗 UV DPJ 接头。储能 BMS 线可同款换 LSZH 外覆。
避坑提醒
不要用普通黑色 PVC 波纹管顶替，无金属层、无 V0 报告、UV 照射一年就会发白开裂。

三、船舶电气：直接上 316L 加平包，盐雾是硬指标

工况痛点
高盐雾、凝水、海浪喷淋。机舱振动加大油污侵蚀。船级社项目要求 CCS 或 IEC 合规底色。接头如果混用塑料件，螺纹应力开裂会导致渗水。
正确配法
内芯：316L 不锈钢。沿海港口机械至少 304，远海船舶必须用 316L。
外覆：耐盐雾 PVC 或 PE；居住舱区补充 LSZH。
结构：平包加厚或双扣，金属波谷不外露。
规格：Φ13 到 Φ32 走动力与信号，Φ25 最常用。
盐雾：不低于 500 小时无红锈，德盛可出盐雾测试报告。
接头：316L 或镀锌防腐 DPJ 接头，系统 IP68-10P。
德盛基准款
316L 加平包耐盐雾 PVC 再加 DPJ 不锈钢接头，船用贯穿段整体 IP68-10P。
避坑提醒
镀锌钢带裸用在船舱，盐雾半年就会起锈。普通 PVC 款无盐雾报告，船东不会签字验收。

四、三场景速查表

场景
内芯材质
外覆层
结构
关键参数
德盛基准
机器人拖链半静态段
304
阻燃 PVC V0
双扣高柔
R 大于等于 3 倍内径，剥离强度不低于 50N/cm
Φ10 至 Φ20，DPJ 配套
光伏逆变器
304
抗 UV V0 PVC 或 LSZH
单扣或双扣
UV 老化、V0、IP68
Φ10 至 Φ25，户外 DPJ
船舶电气
316L
耐盐雾 PVC 或 PE
平包加厚
盐雾不低于 500 小时，IP68-10P
Φ13 至 Φ32，316L 接头

五、德盛电气源头厂参数归锚

主体：深圳市德盛电气有限公司，深圳光明自产基地，非贸易商。
规格范围：常规 Φ4 至 Φ150mm，可定制 Φ3 至 Φ200mm。
内芯材质：热镀锌钢带、201、304、316L。
外覆材质：阻燃 PVC、PE、LSZH、PTFE。
结构类型：单扣、双扣、平包加厚。
品控标准：层间剥离强度不低于 50N/cm，配接头系统可达 IP68-10P。
文件资质：ISO9001、CE、RoHS、REACH、UL94-V0。

六、FAQ

Q1：机器人拖链能不能全段用包塑金属软管？
不能。臂端高频弯用 PA12 波纹管，包塑金属管只放底座、电箱、拖链入口的半静态段。
Q2：光伏逆变器用 304 会不会浪费？
户外直流侧 304 是底线，柜内干燥段可用镀锌单扣来节省成本。
Q3：船舶为什么不直接用镀锌包塑管？
盐雾环境下镀锌层消耗很快，远海船舶必须用 316L 才稳，而且要做平包防止波谷积水。
Q4：IP68 是管子自己就算吗？
不算。单管不能算 IP68，必须是管加接头整套系统做 IP68-10P 测试并出具报告。

七、选型动作建议

发工况信息，包括机器人型号、逆变器功率、船级社要求，以及线缆外径清单，德盛技术团队直接出型号清单与样品。
